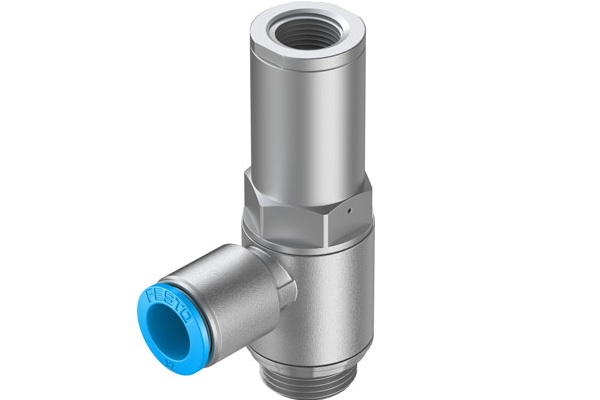

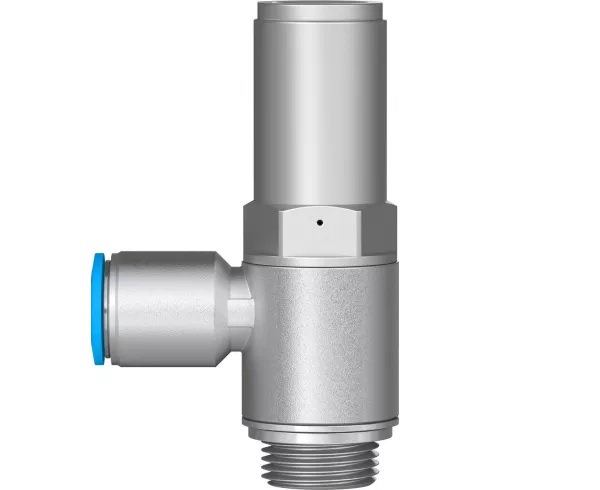

Управляемый обратный клапан Festo HGL-1/2-QS-12

Управляемый обратный клапан Festo HGL-1/2-QS-12 — блокирующий обратный клапан с возможностью пневматического управления. Клапан серии HGL полностью и постоянно блокирует поток сжатого воздуха в одном направлении. Заблокированный порт можно открыть с помощью подачи пневматического сигнала управления.

Принцип работы и ключевые особенности обратных клапанов HGL следующие. Сжатый воздух поступает в цилиндр, а выходит обратно до тех пор, пока на клапан подается управляющий сигнал. Как только сигнал сбрасывается, клапан блокирует поток сжатого воздуха и останавливает движение штока поршня.

Возможен ручной сброс выхлопа с дополнительными принадлежностями.

Основное назначение управляемого обратного клапана заключается в обеспечении безопасности и эффективности работы пневматической системы. Устройства этого типа предотвращают обратный поток рабочей среды, что особенно важно в случаях пропадания давления. Они часто используются для блокировки пневматически цилиндров, обеспечивая тем самым защиту оборудования и персонала от нежелательных движений механизмов.

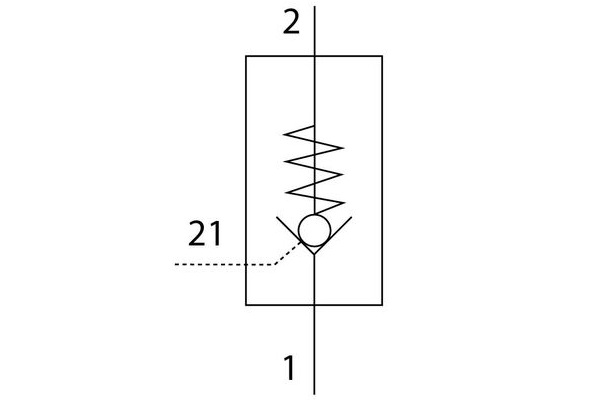

Конструкция пневмозамка схожа с обычным обратным клапаном. В его основе лежит запорный элемент, который открывается под действием давления рабочей среды и закрывается, когда давление падает. Под действием пружины затвор возвращается в исходное положение при отсутствии давления на входе. Отличие управляемого типа заключается в наличии третьего канала, который, при подаче давления в него, принудительно открывает проход из второго канала в первый. Третий канал обозначается 21, потому что при подаче давления в этот канал открывается проход из канала 2 в канал 1. При отсутствии сигнала 21 устройство работает как обычный обратный клапан.

Блокирующие клапаны HGL Festo имеют прочный дизайн и удобные вставные соединения, которые обеспечивают быструю и легкую установку.

Клапаны HGL работают с фильтрованным сжатым воздухом (с маслом или без масла). Корпус клапанов выполнен из цинковой отливки, уплотнения — из нитриловой резины.

Управляемый обратный клапан Festo HGL доступен с различными вариантами резьбы для присоединения: 1/2, 1/4, 1/8, 3/8.
